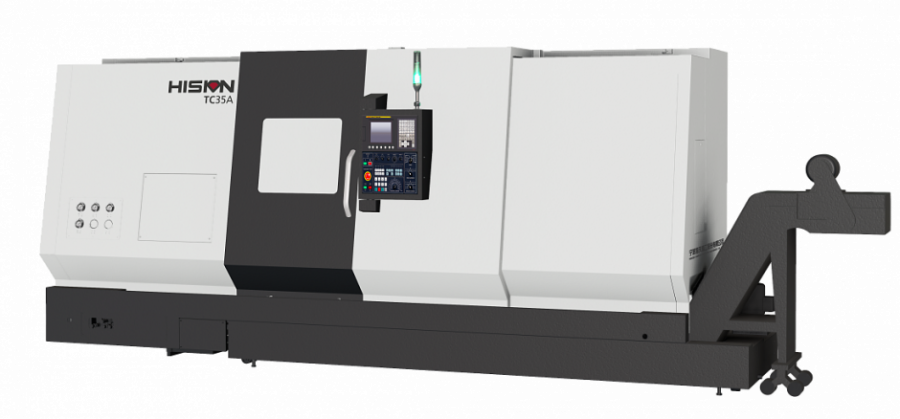

HISION TC35Ax1000
101007
Токарный станок с ЧПУ
HISION TC35A-1000
Заказать
↓
| Технологические возможности | ||
| Диаметр над станиной | мм | Ø700 |
| Максимальный диаметр над суппортом | мм | Ø600 |
| Максимальный диаметр точения | мм | Ø630 |
| Максимальная длина обработки | мм | 989 |
| Размер патрона | дюйм | 15" |
| Высота центра шпинделя от уровня пола | мм | 1 150 |
| Главный шпиндель | ||
| Скорость вращения шпинделя (мах) | об/мин | 2 000 |
| Конус шпинделя | тип | A2-11 |
| Стандартный диаметр прутка | мм | Ø88 |
| Внутренний диаметр подшипника шпинделя | мм | Ø102 |
| Мощность привода шпинделя максимальная | кВт | 26 /22,5 |
| Максимальный крутящий момент | Нм | 1209 |
| Задняя бабка (программируемая) | ||
| Диаметр пиноли | мм | Ø130 |
| Ход пиноли | мм | 120 |
| Перемещение суппорта | мм | 700 |
| Конус пиноли | тип | МТ5 |
| Револьверная инструментальная головка BMT | ||
| Количество позиций инструмента | шт. | 12 |
| Количество приводных позиций инструмента | шт. | - |
| Размер инструмента | мм | 32×Ø50 |
| Время индексации инструмента | с | 0,57 |
| Подачи | ||
| Скорость перемещений (X/Z) | м/мин | 16/20 |
| Перемещения по осям (X/Z) | мм | 345 / 1060 |
| Диаметр ШВП по осям (X/Z) | мм | Ø32P8 / Ø50P10 |
| Точность позиционирования по осям (X/Z) | мм | 0,008 / 0,012 |
| Точность повторного позиционирования по осям (X/Z) | мм | 0,005 / 0,008 |
| Серводвигатель по осям (X/Z/) | кВт | 3,0 / 3,0 |
| Объем | ||
| Бак СОЖ | л | 250 |
| Источник питания | ||
| Потребляемая мощность | кВа | 35 |
| Габариты станка | ||
| Занимаемая площадь (Длина ´ Ширина х Высота) | мм | 5 380× 2 200 х 2 200 |
| Вес | кг | 9 500 |
| Система ЧПУ | ||
| Тип | Fanuc 0i-TF Plus | |
