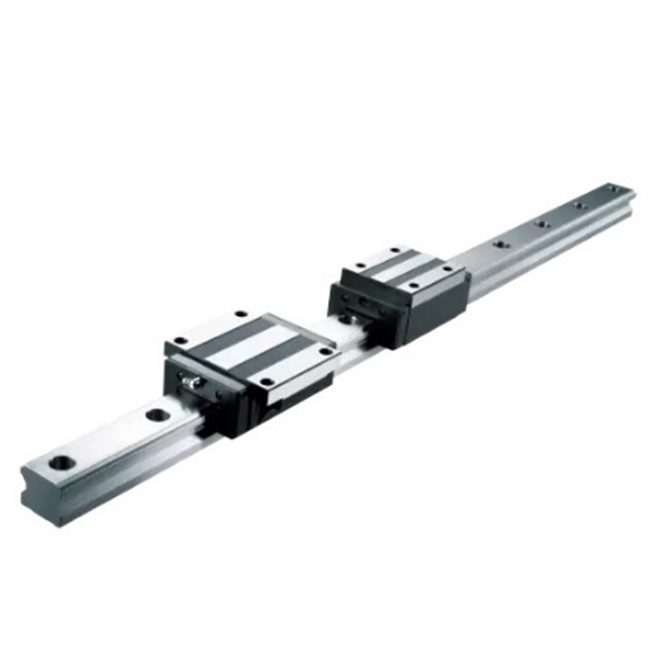

Направляющие для станка HISION H63 II

Направляющие для станка HISION H63 II
MSB25TSUUFO / MC598518

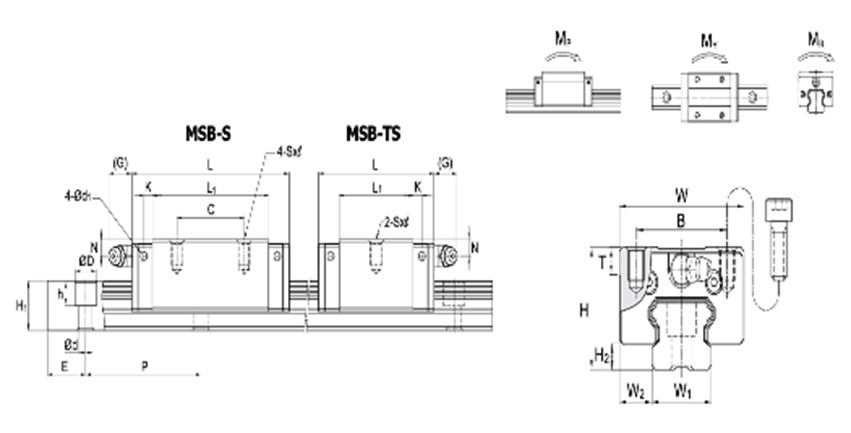

Внешние гарабиты:
Высота H: 33 мм;
Ширина W: 48 мм;
Длина L: 60,2 мм;
W2: 12,5 мм;
H2: 7 мм.
Размер каретки:
B: 35 мм;
C: -;
Sxl: M6x9;
L1: 38,7 мм;
T: 8;
N: 6;
G: 12;
K: 4,5;
d1: 3,3;
Смазочный ниппель: G-M6.
Размер рельса:
Ширина W1: 23 мм;
Высота H1: 18 мм;
Подача P: 60 мм;
E std.: 20 мм;
Dxhxd: 11x9x7.
Базовая грузоподъемность:
Динамический C kN: 15,6;
Статический C kN: 22,1.
Статический момент:
Mφ kN-m:
Одинарный: 0,13;
Двойной: 0,91.
My kN-m:
Одинарный: 0,13;
Двойной: 0,91. Mp
kN-m: 0,26.
Масса:
Каретки kg: 0,29;
Рельсы kg/m: 3.
