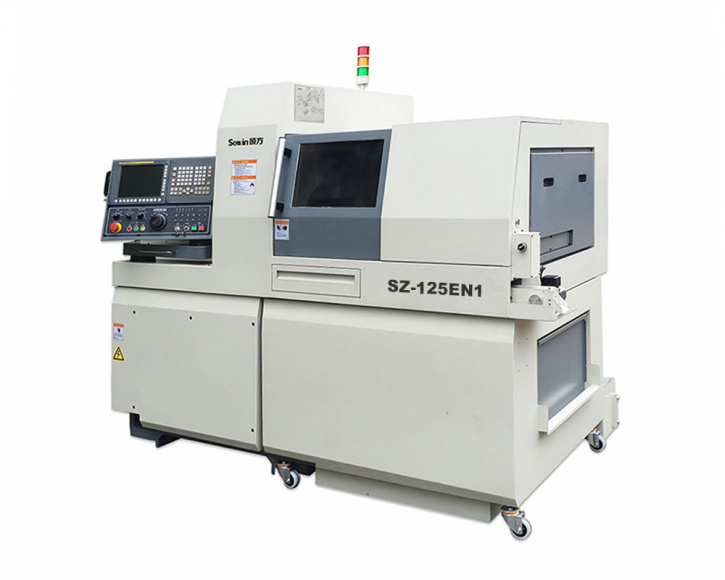

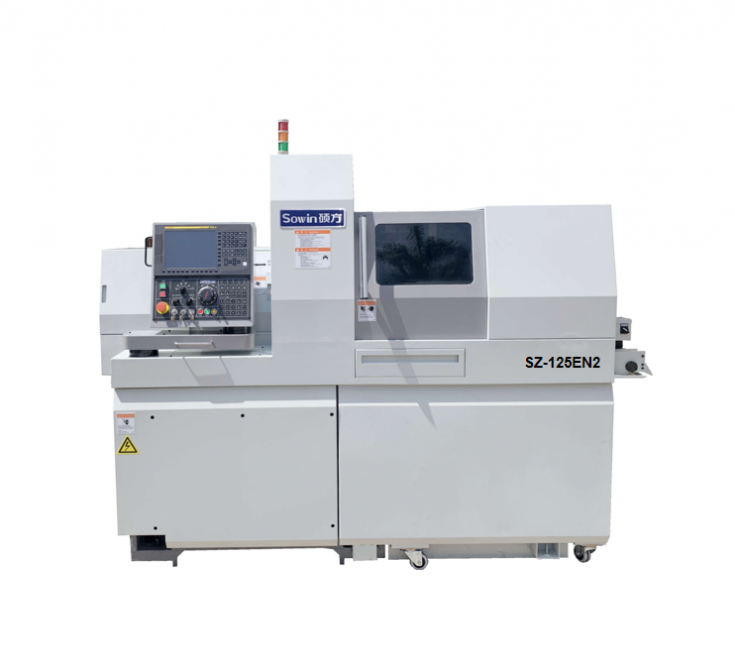

Sowin SZ-125EN1 / SZ-125EN2

Модель					SZ-125EN1 5 осей, двойной шпиндель	SZ-125EN2 5 осей, двойной шпиндель

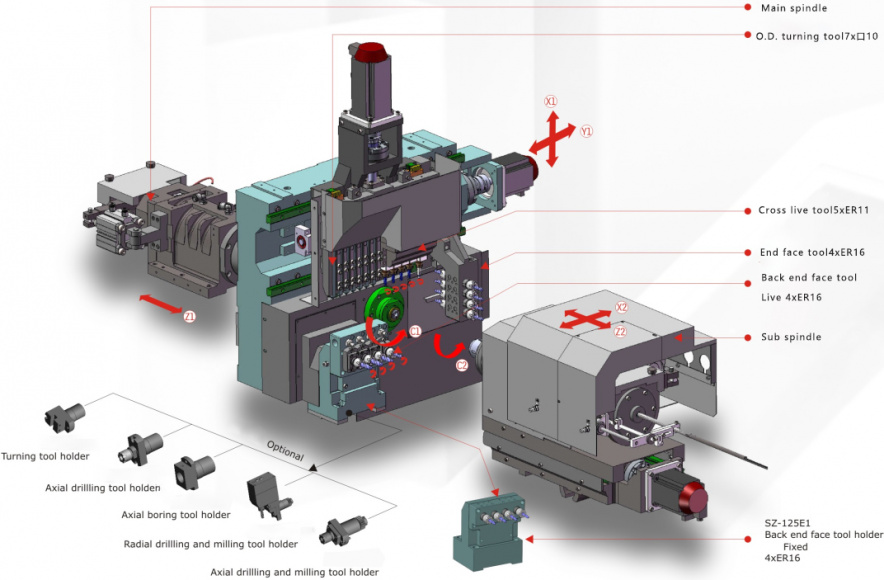

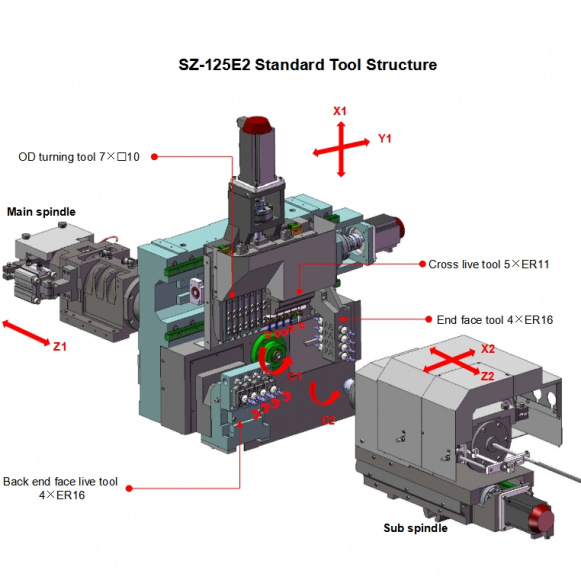

Эскиз расположения режущего инструмента
NC-устройство					FANUC 0i-TF Plus	FANUC 0i-TF Plus
Источник питания					220VAC	220VAC
Токарный станок номинальная мощность				кВт	11	11
Диапазон обработки		Макс. диаметр обработки		мм	φ12	φ12
		Максимальный диаметр зажима основного шпинделя.		мм	φ12	φ12
		Максимальная длина подачи (один раз)		мм	Макс. 205	Макс. 205
Главный/вспомогательный шпиндель		Мощность основного шпинделя		кВт	1,5/2,2	1,5/2,2
		Мощность вспомогательного шпинделя		кВт	1,5/2,2	1,5/2,2
		Главный шпиндель макс. диаметр сквозного отверстия.		мм	Макс. φ13	Макс. φ13
		Разрешение по оси C		°	С1/С2 0,001°	С1/С2 0,001°
		Скорость вращения главного/вспомогательного шпинделя		об/мин	Макс.12000/12000	Макс.12000/12000
		Макс. зажимной диаметр вспомогательного шпинделя.		мм	Макс. φ12	Макс. φ12
		Подшпиндель макс. диаметр сквозного отверстия.		мм	Макс. φ13	Макс. φ13
Максимальный ход главного шпинделя		С направляющей втулкой		мм	205	205
		Не направляющая втулка		мм	308	308

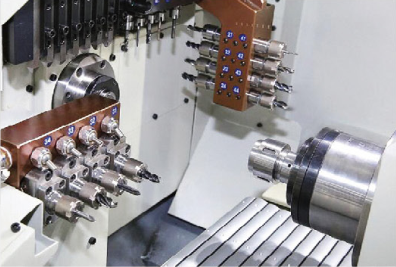

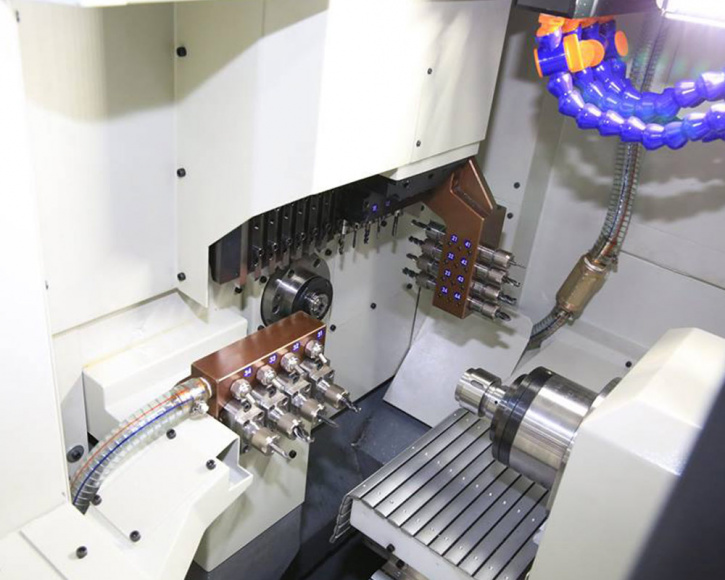

Максимальное количество установленных инструментов.				шт	20	20
Токарный инструмент наружного диаметра		Кол-во×Модель			7×10	7×10
Перекрестный живой инструмент		Кол-во×Модель			5×ER11	5×ER11
		Диаметр сверления		мм	Макс Φ7	Макс Φ7
		Нарезание резьбы/нарезание резьбы диам.			Макс М6	Макс М6
		Скорость вращения живого инструмента		об/мин	Макс. 5000	Макс. 5000
		Мощность живого инструмента		кВт	1	1
Торцевой инструмент (главный шпиндель)	Не приводной		Кол-во×Модель		4×ER16	4×ER16
			Диаметр сверления	мм	Макс. φ10	Макс. φ10
			Нарезание резьбы/нарезание резьбы диам.		Макс М8	Макс М8
	Приводной		Кол-во×Модель		-	-
			Диаметр сверления	мм	-	-
			Нарезание резьбы/нарезание резьбы диам.		-	-
			Скорость вращения живого инструмента	об/мин	-	-
			Мощность живого инструмента	кВт	-	-
Инструмент для задней торцевой поверхности (вспомогательный шпиндель)	Не приводной		Кол-во×Модель		4×ER16	-
			Диаметр сверления	мм	Макс. φ10	-
			Нарезание резьбы/нарезание резьбы диам.		Макс М8	-
	Приводной		Кол-во×Модель		-	*4×ER16
			Диаметр сверления	мм	-	Макс. φ8
			Нарезание резьбы/нарезание резьбы диам.		-	Макс М6
			Скорость вращения живого инструмента	об/мин	-	Макс. 5000
			Мощность живого инструмента	кВт	-	1,0
Быстрая скорость подачи				м/мин	30(Z1/Z2/X2/Y)     15(X1)	30(Z1/Z2/X2/Y)     15(X1)
Мощность двигателя подачи				кВт	1.0(Z1/Z2/X1/X2/Y)	1.0(Z1/Z2/X1/X2/Y)
Снижение мощности масляного насоса				кВт	0,4	0,4
Мощность насоса охлаждающего масла главного/вспомогательного шпинделя				кВт	0,12	0,12
Мощность насоса смазочного масла				кВт	0,004	0,004
Максимальная длина сбора заготовок				мм	80	80
Центр главного/вспомогательного шпинделя к нижней части корпуса токарного станка				мм	990	990
Уменьшение объема масляного бака				л	160	160
Вес нетто				Кг	2500	2500

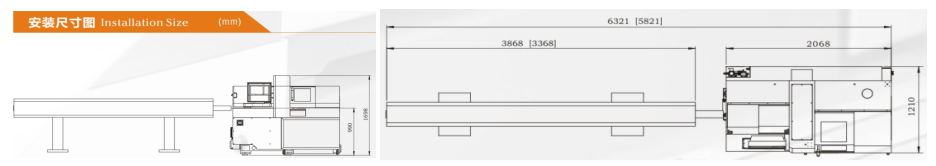

Размеры(Д×Ш×В)				мм	2068×1210×1698	2068×1210×1698


Примечания :
1. Длина токарного инструмента OD: 125 мм
2. *4×ER16: Стандартный держатель с 2 приводными и 2 фиксированными держателями (опция: держатель с 4 приводными инструментами)

Технические параметры могут быть изменены без предварительного уведомления.

12 серия
ОП система	SYNTEC 22TB/220TB	FANUC Oi-TF Plus
Источник питания	380VAC	200VAC
Мощность живого инструмента	1кВт	0,75 кВт
Скорость вращения живого инструмента	5000 об/мин	4000 об/мин
Мощность двигателя подачи	1.0Kw(Z1/Z2/X1/X2/Y)	0.75Kw(Z1/Z2/X1/X2/Y)
Быстрая скорость подачи	30(Z1/Z2/X2/Y) 24(X1)	30(Z1/Z2/X2/Y) 24(X1)


Стандартная конфигурация
1. Тайваньская система управления syntec
2. 10,4-дюймовый цветной ЖК-дисплей
3. Система охлаждения главного/вспомогательного шпинделя
4. Система смазки
5. Вращающаяся направляющая втулка
6. Устройство продувки главного/вспомогательного шпинделя
7. Устройство продувки главного/вспомогательного шпинделя
8. Защита от утечки тока
9. Трансформатор
10. Разъем внешнего освещения
11. Трехцветный фонарь
12. Винт/направляющая HIWIN/PMI, класс 3
13. Бак для смазочно -охлаждающей жидкости
14. Цанга основного/вспомогательного шпинделя 1 шт.; направляющая втулка 1 шт
15. Шкаф инструментальный

Дополнительная конфигурация
1. Автоматический податчик прутка
2. Конвейер стружки
3. Коллектор масляного тумана
4. Насос высокого давления
5. Сборщик длинных заготовок
6. Ленточный конвейер заготовок
7. Внешний рабочий свет
8. Электрическая защита от утечек
9. Детектор поломки отрезного инструмента
10.Зажимное устройство для материала специальной формы
11.Автоматический огнетушитель
