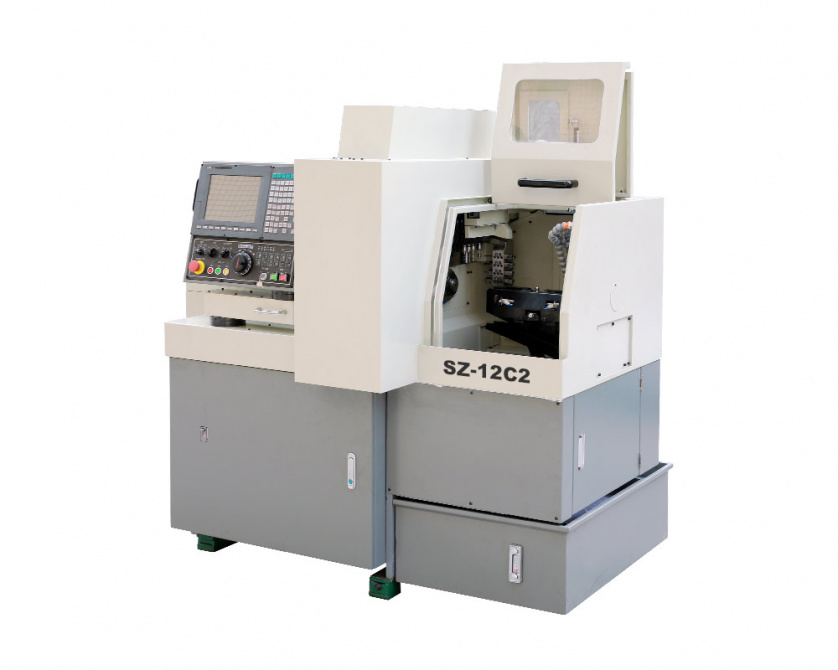

Sowin SZ-12С2

Модель				SZ-12C2 3 оси, одиночный шпиндель

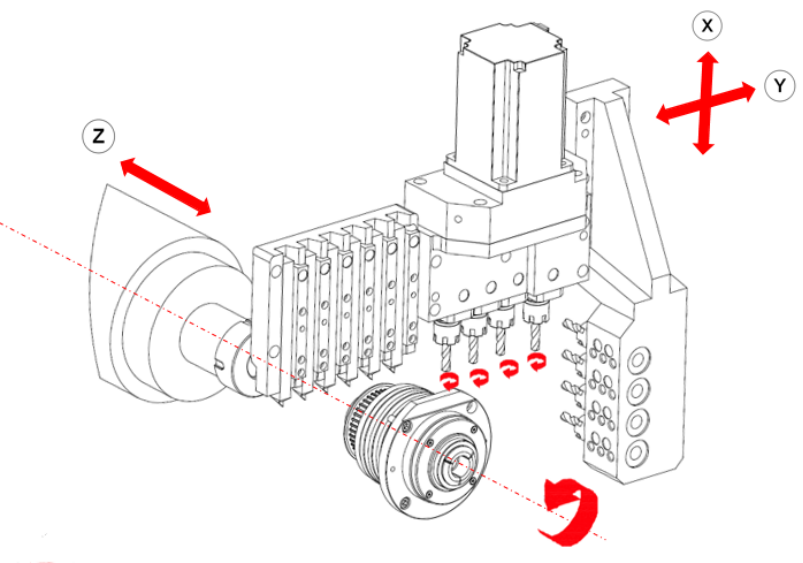

Эскиз расположения режущего инструмента
NC-устройство				FANUC 0i-TF Plus
Источник питания				200VAC
Токарный станок номинальная мощность			кВт	7
Диапазон обработки		Макс. диаметр обработки	мм	φ12
		Максимальный диаметр зажима основного шпинделя.	мм	φ12
		Максимальная длина подачи (один раз)	мм	Макс 120
Главный шпиндель		Мощность основного шпинделя	кВт	1,5
		Главный шпиндель макс. диаметр сквозного отверстия.	мм	Макс. φ12
		Разрешение по оси C	°	С1 0,001°
		Скорость вращения главного шпинделя	об/мин	Макс7000
Максимальный ход главного шпинделя		С направляющей втулкой	мм	120

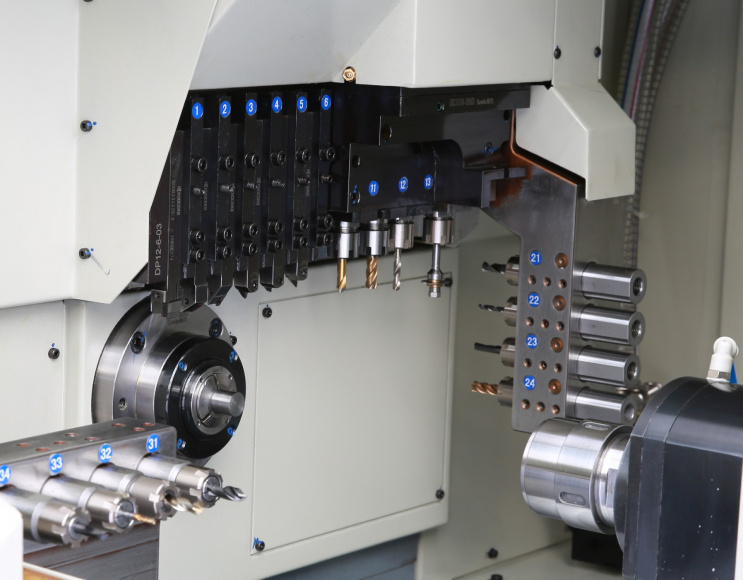

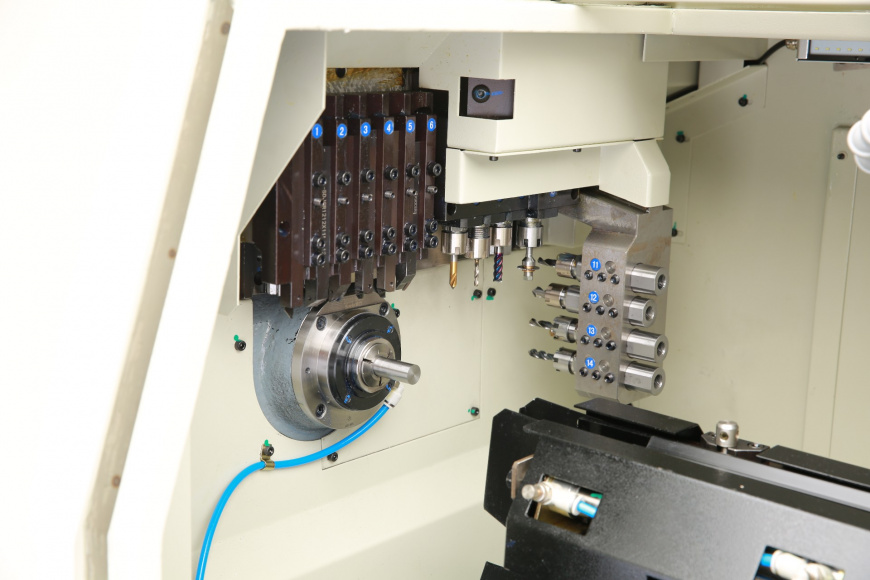

Максимальное количество установленных инструментов.			шт	14
Токарный инструмент наружного диаметра		Кол-во×Модель		6× ¨ 10
Перекрестный живой инструмент		Кол-во×Модель		4×ER11
		Диаметр сверления	мм	Макс . Φ 7
		Нарезание резьбы/нарезание резьбы диам.		Макс М6
		Скорость вращения живого инструмента	об/мин	Макс. 5000
		Мощность живого инструмента	кВт	1
Торцевой инструмент (главный шпиндель)	Зафиксированный	Кол-во×Модель		4×ER11
		Диаметр сверления	мм	Макс . Φ 7
		Нарезание резьбы/нарезание резьбы диам.		Макс М6
	Жить	Кол-во×Модель		-
		Диаметр сверления	мм	-
		Нарезание резьбы/нарезание резьбы диам.		-
		Скорость вращения живого инструмента	об/мин	-
		Мощность живого инструмента	кВт	-
Мощность двигателя подачи			кВт	1(Z/X/Y)
Снижение мощности масляного насоса			кВт	0,35
Мощность вентилятора охлаждения главного шпинделя			кВт	0,04
Мощность насоса смазочного масла			кВт	0,035
Максимальная длина сбора заготовок			мм	50
Центр главного/вспомогательного шпинделя к нижней части корпуса токарного станка			мм	955
Уменьшение объема масляного бака			л	120
Вес нетто			Кг	1600

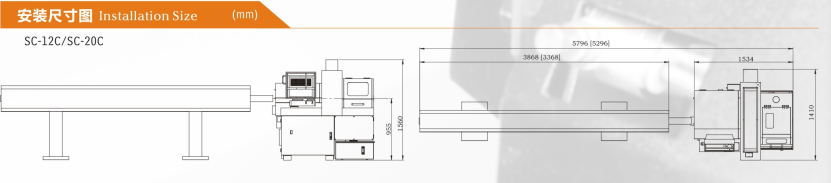

Размеры(Д×Ш×В)			мм	1716×1410×1560


Примечания: система FANUC

Серия 12С/20С
ОП система	SYNTEC 22TB	FANUC Oi-TF Plus
Источник питания	380VAC	200VAC
Мощность живого инструмента	1кВт	0,75 кВт
Скорость вращения живого инструмента	5000 об/мин	4000 об/мин
Мощность двигателя подачи	1(Z/X/Y)	0.75(Z/X/Y)
Быстрая скорость подачи	30(Z/Y) 15(X)	30(Z/Y) 15(X)


Стандартная конфигурация
1. Тайваньская система управления syntec
2. 10,4-дюймовый цветной ЖК-дисплей
3. Система охлаждения главного/вспомогательного шпинделя
4. Система смазки
5. Вращающаяся направляющая втулка
6. Устройство продувки главного/вспомогательного шпинделя
7.Устройство продувки главного/вспомогательного шпинделя
8. Защита от утечки тока
9. Трансформатор
10. Разъем внешнего освещения
11. Трехцветный фонарь
12. Винт/направляющая HIWIN/PMI, класс 3
13. Бак для смазочно-охлаждающей жидкости
14. Цанга основного/вспомогательного шпинделя 1 шт.; направляющая втулка 1 шт
15. Шкаф инструментальный


Дополнительная конфигурация
1. Автоматический податчик прутка
2. Конвейер стружки
3. Коллектор масляного тумана
4. Насос высокого давления
5. Сборщик длинных заготовок
6. Ленточный конвейер заготовок
7. Внешний рабочий свет
8. Электрическая защита от утечек
9. Детектор поломки отрезного инструмента
10. Зажимное устройство для материала специальной формы
11.Автоматический огнетушитель
