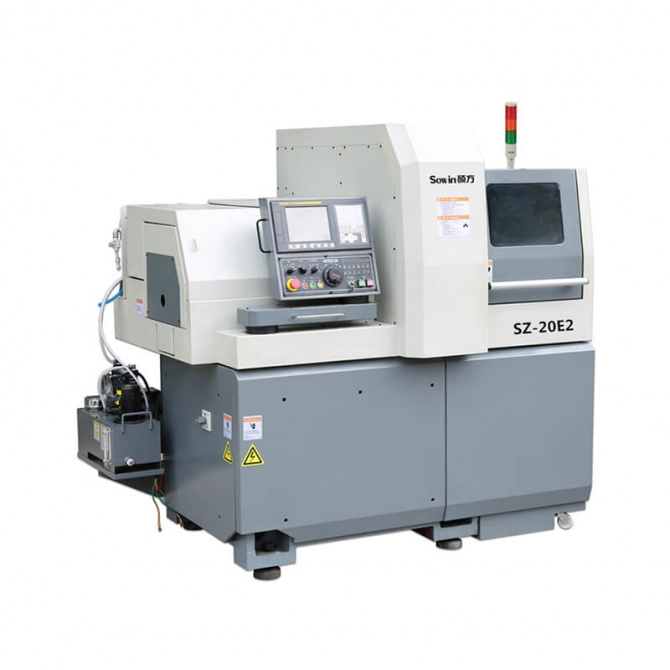

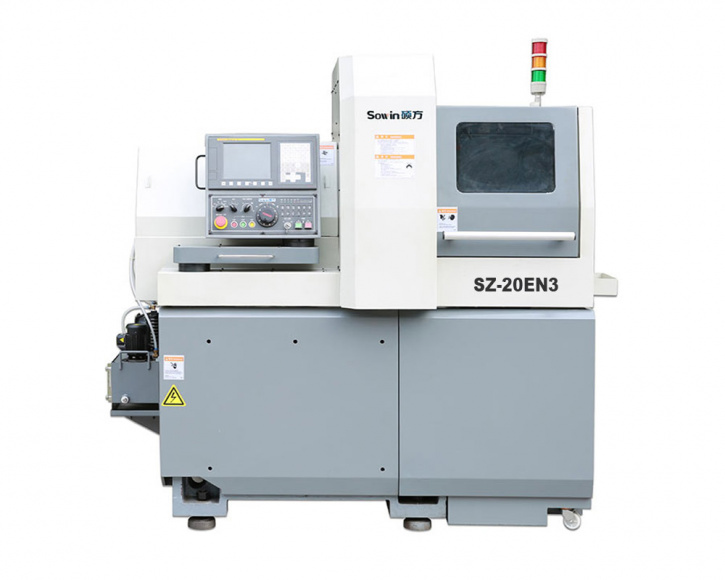

Sowin SZ-20EN2 / SZ-20EN3

Модель				SZ-20EN2 3 оси, одинарный шпиндель	SZ-20EN3 3 оси, одиночный шпиндель

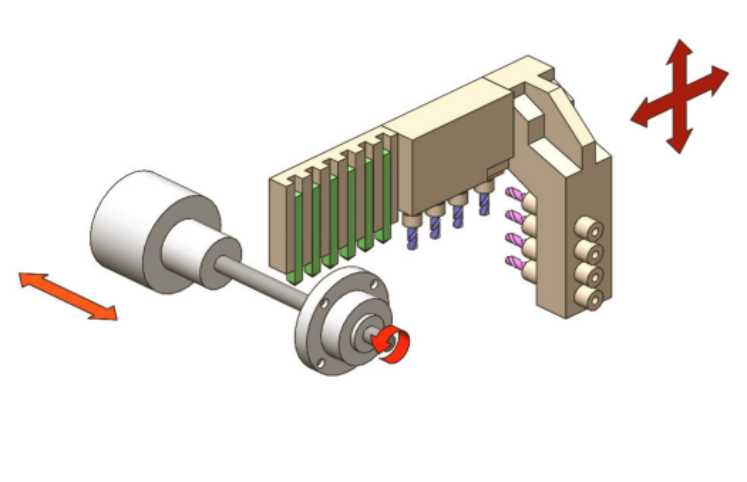

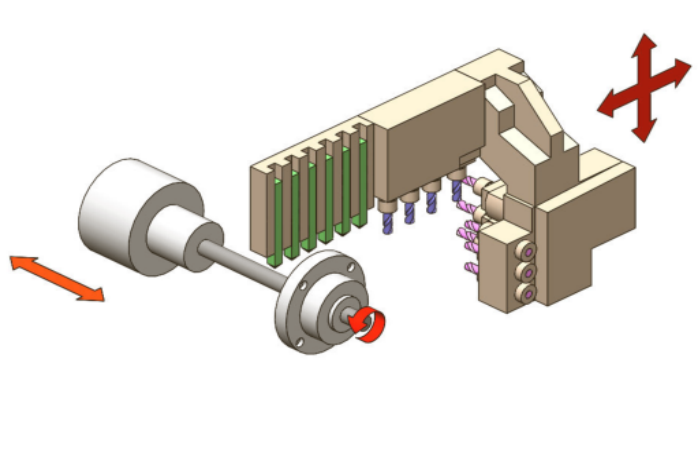

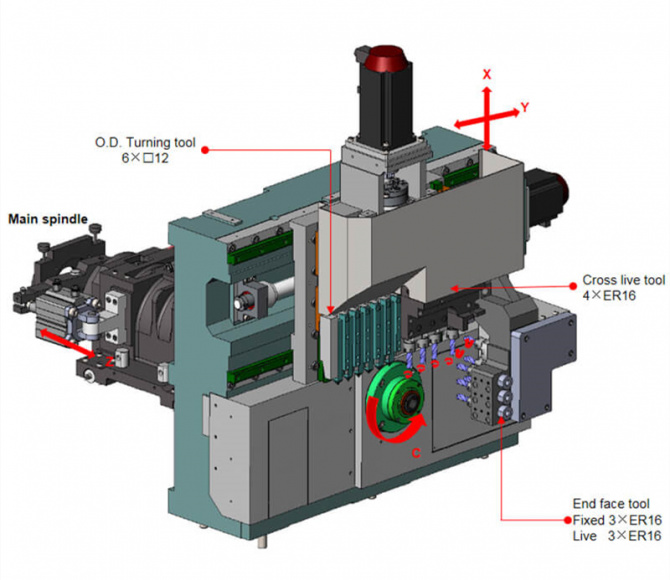

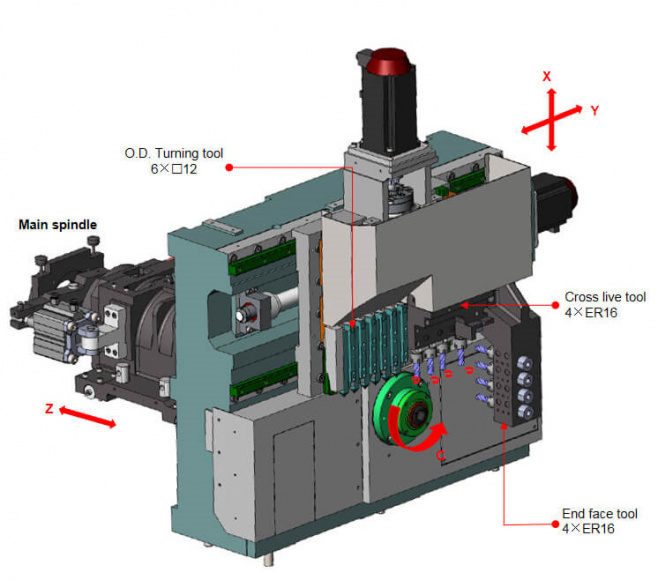

Эскиз расположения режущего инструмента
NC-устройство				FANUC 0i-TF Plus	FANUC 0i-TF Plus
Источник питания				200В	200В
Токарный станок номинальная мощность			кВт	8	8
Диапазон обработки		Макс. диаметр обработки	мм	φ20
		Максимальный диаметр зажима основного шпинделя.	мм	φ20
		Максимальная длина подачи (один раз)	мм	Макс. 240
Главный шпиндель		Мощность основного шпинделя	кВт	2,2/3,7
		Главный шпиндель макс. диаметр сквозного отверстия.	мм	Макс. φ27
		Разрешение по оси C	°	С1 0,001°
		Скорость вращения главного шпинделя	об/мин	Макс10000
Максимальный ход главного шпинделя		С направляющей втулкой	мм	240
		Не направляющая втулка	мм	355

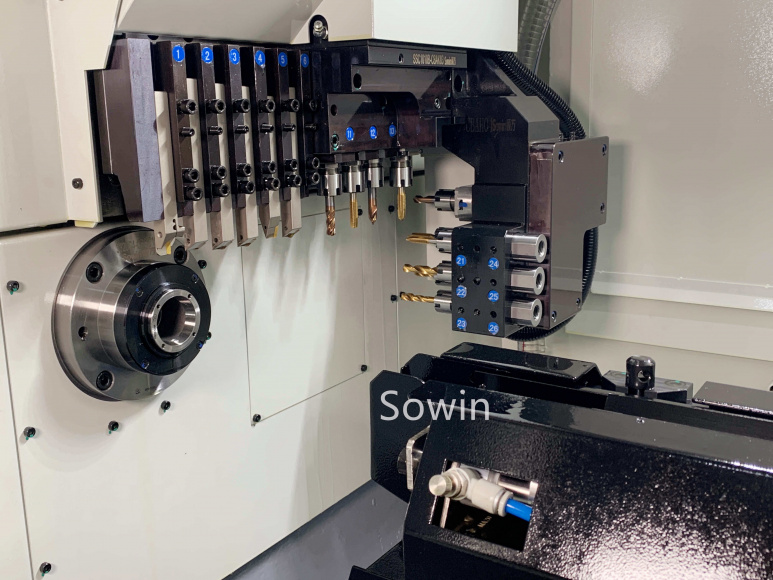

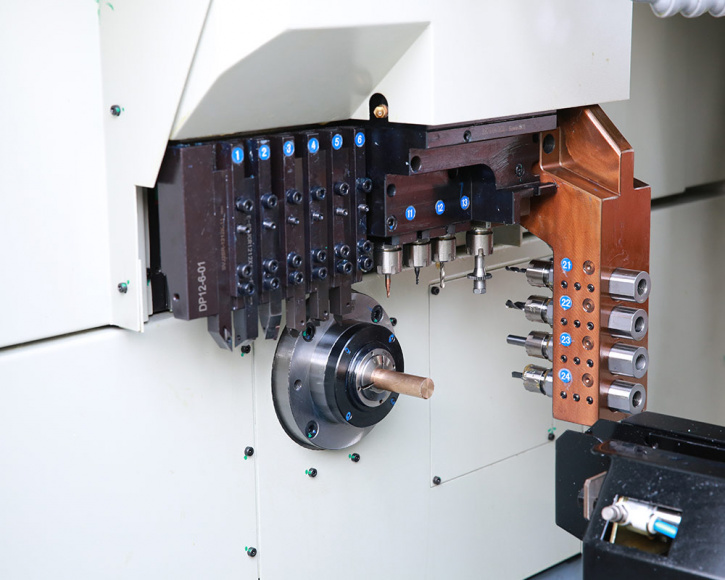

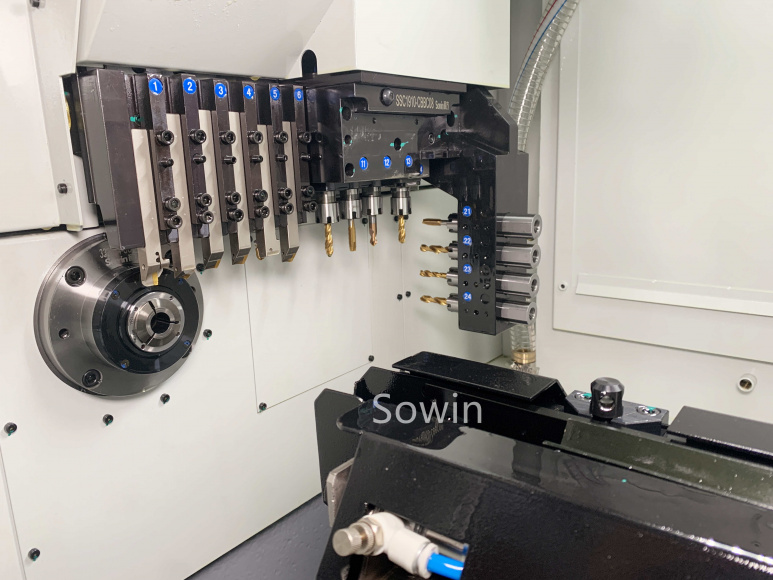

Максимальное количество установленных инструментов.			шт	14	16
Токарный инструмент наружного диаметра		Кол-во×Модель		6ר12
Перекрестный живой инструмент		Кол-во×Модель		4×ER16
		Диаметр сверления	мм	Макс Φ10
		Нарезание резьбы/нарезание резьбы диам.		Макс М8
		Скорость вращения живого инструмента	об/мин	Макс. 5000
		Мощность живого инструмента	кВт	1
Торцевой инструмент  (главный шпиндель)	Не приводной	Кол-во×Модель		4×ER16	3×ER16
		Диаметр сверления	мм	Макс. φ10	Макс. φ10
		Нарезание резьбы/нарезание резьбы диам.		Макс М8	Макс М8
	Приводной	Кол-во×Модель		-	3×ER16
		Диаметр сверления	мм	-	Макс. φ8
		Нарезание резьбы/нарезание резьбы диам.		-	Макс М6
		Скорость вращения живого инструмента	об/мин	-	Макс5000
		Мощность живого инструмента	кВт	-	0,4
Быстрая скорость подачи			м/мин	30 (Z/Y) 24(X)
Мощность двигателя подачи			кВт	1(Z/X/Y)
Снижение мощности масляного насоса			кВт	0,35
Мощность насоса охлаждающего масла главного/вспомогательного шпинделя			кВт	0,12
Мощность насоса смазочного масла			кВт	0,004
Максимальная длина сбора заготовок			мм	50
Центр главного/вспомогательного шпинделя к нижней части корпуса токарного станка			мм	1050
Уменьшение объема масляного бака			л	150
Вес нетто			Кг	1950 г.

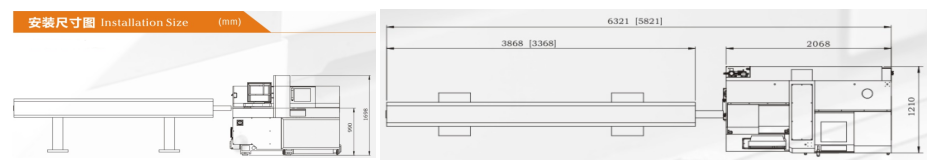

Размеры(Д×Ш×В)			мм	1868×1302×1738


Примечания: система FANUC

20/25 серий
ОП система	SYNTEC 22TB/220TB	FANUC Oi-TF Plus
Источник питания	380VAC	200VAC
Мощность живого инструмента	1кВт	0,75 кВт
Скорость вращения живого инструмента	5000 об/мин	4000 об/мин
Мощность двигателя подачи	1.0Kw(Z1/Z2/X1/X2/Y1)0.4（Y2）	0.75Kw(Z1/Z2/X1/X2/Y)0.5（Y2）
Быстрая скорость подачи	30(Z1/Z2/X2/Y) 24(X1),15（Y2）	30(Z1/Z2/X2/Y) 24(X1),15（Y2）


Стандартная конфигурация
1. Тайваньская система управления syntec
2. 10,4-дюймовый цветной ЖК-дисплей
3. Система охлаждения главного/вспомогательного шпинделя
4. Система смазки
5. Вращающаяся направляющая втулка
6. Устройство продувки главного/вспомогательного шпинделя
7.Устройство продувки главного/вспомогательного шпинделя
8. Защита от утечки тока
9. Трансформатор
10. Разъем внешнего освещения
11. Трехцветный фонарь
12. Винт/направляющая HIWIN/PMI, класс 3
13. Бак для смазочно -охлаждающей жидкости
14. Цанга основного/вспомогательного шпинделя 1 шт.; направляющая втулка 1 шт
15. Шкаф инструментальный

Дополнительная конфигурация
1. Автоматический податчик прутка
2. Конвейер стружки
3. Коллектор масляного тумана
4. Насос высокого давления
5. Сборщик длинных заготовок
6. Ленточный конвейер заготовок
7. Внешний рабочий свет
8. Электрическая защита от утечек
9. Детектор поломки отрезного инструмента
10.Зажимное устройство для материала специальной формы
11.Автоматический огнетушитель
