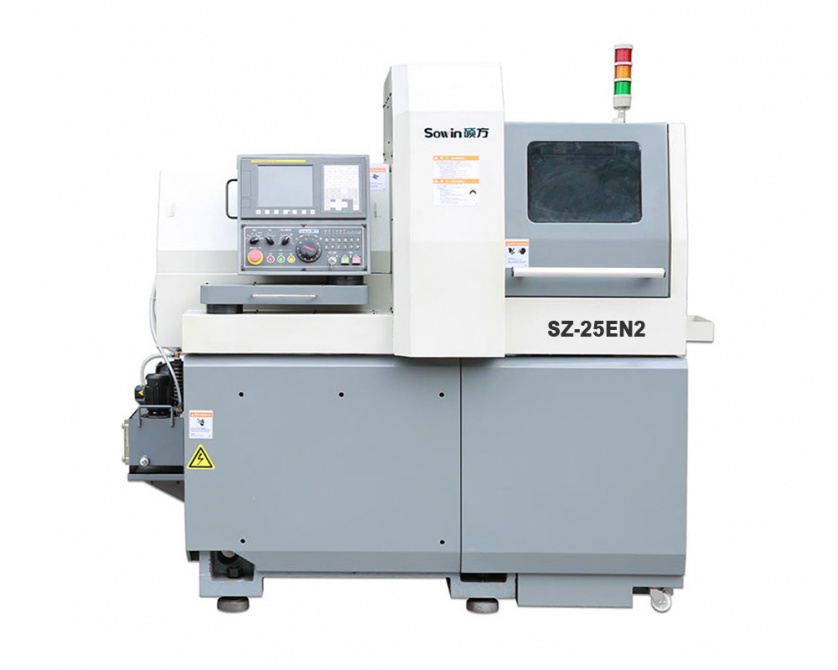

Sowin SZ-25EN2 / SZ-25EN3
103014
Автоматы продольного точения
Sowin SZ-25EN2 / SZ-25EN3
Заказать
↓
| Модель | SZ-25EN2 3 оси, одиночный шпиндель |
SZ-25EN3 3 оси, одинарный шпиндель |
|||

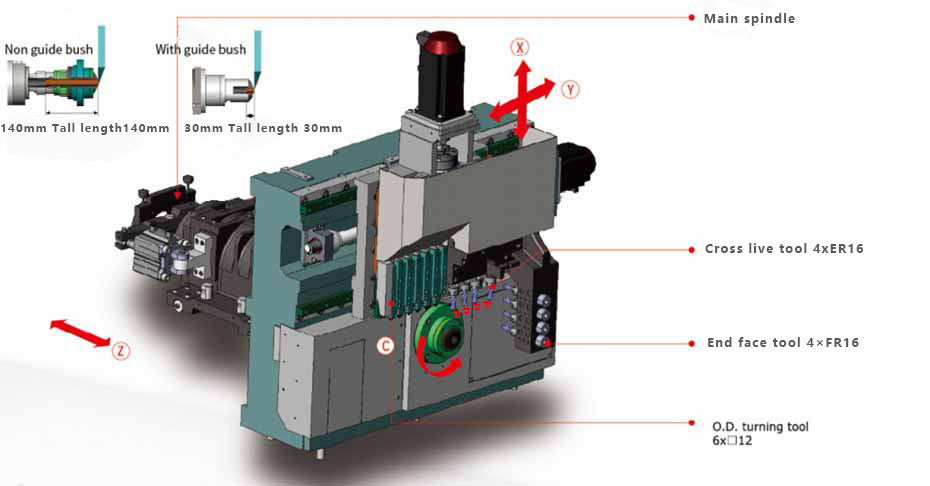

| Эскиз расположения режущего инструмента |  |
 |
|||
| NC-устройство | FANUC 0i-TF Plus | FANUC 0i-TF Plus | |||
| Источник питания | 200VAC | 200VAC | |||
| Токарный станок номинальная мощность | кВт | 8 | 8 | ||
| Диапазон обработки | Макс. диаметр обработки | мм | φ25 | ||
| Максимальный диаметр зажима основного шпинделя. | мм | φ25 | |||
| Максимальная длина подачи (один раз) | мм | Макс. 240 | |||
| Главный шпиндель | Мощность основного шпинделя | кВт | 2,2/3,7 | ||
| Главный шпиндель макс. диаметр сквозного отверстия. | мм | Макс. φ27 | |||
| Разрешение по оси C | ° | С1 0,001° | |||
| Скорость вращения главного шпинделя | об/мин | Макс10000 | |||
| Максимальный ход главного шпинделя | С направляющей втулкой | мм | 240 | ||
| Не направляющая втулка | мм | 355 | |||

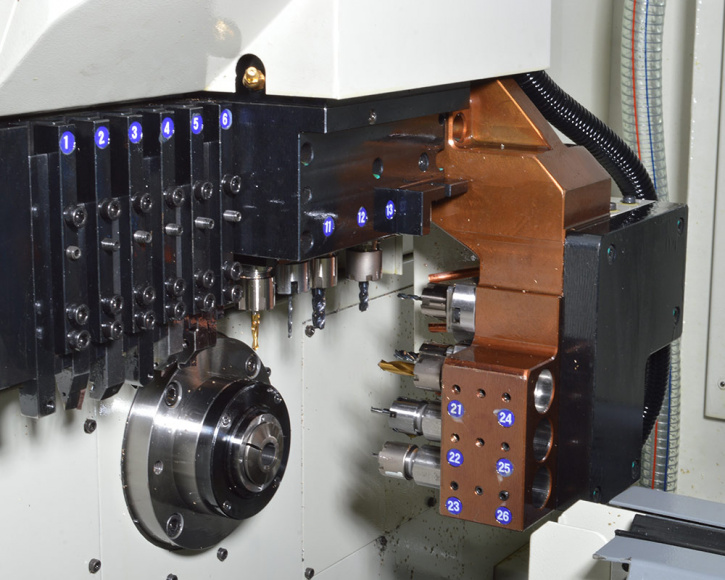

| Максимальное количество установленных инструментов. | шт | 14 | 16 | ||
| Перекрестный приводной инструмент | Кол-во×Модель | 4×ER16 | |||
| Диаметр сверления | мм | Макс Φ10 | |||
| Нарезание резьбы/нарезание резьбы диам. | Макс М8 | ||||
| Скорость вращения живого инструмента | об/мин | Макс. 5000 | |||
| Мощность живого инструмента | кВт | 1 | |||
| Торцевой инструмент (главный шпиндель) |
Не приводной | Кол-во×Модель | 4×ER16 | 3×ER16 | |
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Нарезание резьбы/нарезание резьбы диам. | Макс М8 | Макс М8 | |||
| Приводной | Кол-во×Модель | - | 3×ER16 | ||
| Диаметр сверления | мм | - | Макс. φ8 | ||
| Нарезание резьбы/нарезание резьбы диам. | - | Макс М6 | |||
| Скорость вращения живого инструмента | об/мин | - | Макс5000 | ||
| Мощность живого инструмента | кВт | - | 0,4 | ||
| Быстрая скорость подачи | м/мин | 30(Z/Y) 24(X) |
|||
| Мощность двигателя подачи | кВт | 1(Z/X/Y) |
|||
| Мощность насоса охлаждающего масла главного/вспомогательного шпинделя | кВт | 0,12 | |||
| Мощность насоса смазочного масла | кВт | 0,004 | |||
| Максимальная длина сбора заготовок | мм | 50 | |||
| Центр главного/вспомогательного шпинделя к нижней части корпуса токарного станка | мм | 1050 | |||
| Уменьшение объема масляного бака | л | 150 | |||
| Вес нетто | Кг | 1950 г. | |||

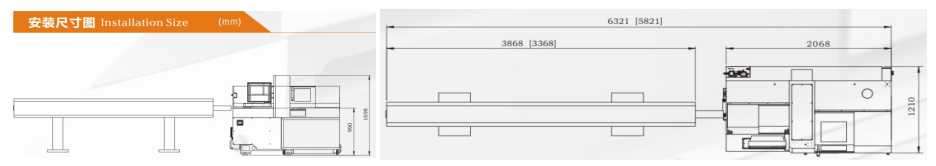

| Размеры(Д×Ш×В) | мм | 1868×1302×1738 | |||
Примечания: система FANUC
| 20/25 серий | ||
| ОП система | SYNTEC 22TB/220TB | FANUC Oi-TF Plus |
| Источник питания | 380VAC | 200VAC |
| Мощность живого инструмента | 1кВт | 0,75 кВт |
| Скорость вращения живого инструмента | 5000 об/мин | 4000 об/мин |
Стандартная конфигурация
1. Тайваньская система управления syntec
2. 10,4-дюймовый цветной ЖК-дисплей
3. Система охлаждения главного/вспомогательного шпинделя
4. Система смазки
5. Вращающаяся направляющая втулка
6. Устройство продувки главного/вспомогательного шпинделя
7. Устройство продувки главного/вспомогательного шпинделя
8. Защита от утечки тока
9. Трансформатор
10. Разъем внешнего освещения
11. Трехцветный фонарь
12. Винт/направляющая HIWIN/PMI, класс 3
13. Бак для смазочно-охлаждающей жидкости
14. Цанга основного/вспомогательного шпинделя 1 шт.; направляющая втулка 1 шт
15. Шкаф инструментальный
Дополнительная конфигурация
1. Автоматический податчик прутка
2. Конвейер стружки
3. Коллектор масляного тумана
4. Насос высокого давления
5. Сборщик длинных заготовок
6. Ленточный конвейер заготовок
7. Внешний рабочий свет
8. Электрическая защита от утечек
9. Детектор поломки отрезного инструмента
10. Зажимное устройство для материала специальной формы
11.Автоматический огнетушитель
